多层建筑脚手架施工方案.doc

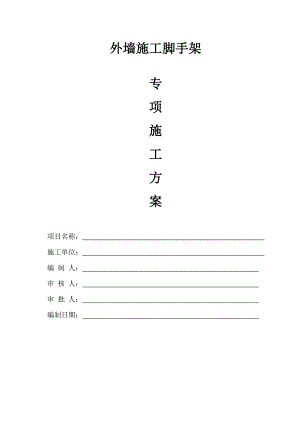

外墙施工脚手架专项施工方案项目名称： 施工单位： 编 制 人： 审 核 人： 审 批 人： 编制日期： 目 录一、编制依据3二、工程概况3三、材料及要求3四、外脚手架构造4五、脚手架的设计计算9六、脚手架的搭设13七、脚手架搭设的技术要求及允许偏差16八、脚手架的拆除17九、脚手架防电、避雷及安全防护装置18十、脚手架的验收与保护19十一、外架现场施工管理23十二、安全措施及要求23十三、脚手架工程组织机构及人员安排23十四、附件24一、编制依据1、×××建筑施工图2、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001（2002年版）3、钢管脚手架扣件GB15831-20064、建筑施工高处作业安全技术规范JGJ80-915、建筑施工安全检查标准JGJ59-99二、工程概况××位于××处，本次施工是对××进行改造，主要施工项目有主体外墙涂刷、空调机移位、阳台及防盗网翻新等。本大厦为多层建筑，××楼高28米，东南面为××内部停车场。××西面围墙外面靠南山大道临街商铺，北面围墙外相邻3米宽通道。由于是二次改造项目，所以整个工程的施工必须考虑到不能影响到居民的日常生活和大厦人员的正常上落班。考虑到为外立面的施工、工期等的影响，本工程外墙施工全部采用落地钢管脚手架，脚手架的搭建要充分满足施工要求，搭建高度立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。三、材料及要求1、钢管1.1脚手架钢管应采用国家观行标准直缝电焊钢管(GBT13793)或低压流体输用焊接钢管(GBT3092)中规定的3号普通钢管，其质量应符合现行国家标准碳素结构钢(GBT700)中Q235A级钢的规定。 1.2钢管采用外径为48mm，壁厚3.5mm，每根钢管的最大质量不应大于25kg。 1.3钢管的尺寸和表面质量应符合下列规定： 1.3.1新、旧钢管的尺寸、表面质量和外形应分别符合建筑施工扣件式钢管脚手架安全技术规范(JGJl302001)第8.1.1、8.1.2条规定；1.3.2钢管上严禁打孔。2、扣件21扣件式钢管脚手架应采用可锻铸铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件(GBl5831)的规定：采用其它材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。65N.m手架采用的扣件，在螺栓拧紧扭力矩达65N.m时，不得发生破坏。3、脚手板脚手板采用竹笆脚手板，每块脚手板质量不大于30kg。4、连墙杆连墙杆的材质应符合现行国家标准碳素结构（GB/T700）中Q235-A级钢的规定。5、安全网按照深圳市安全质量监督总站的有关规定，本工程中的安全网采用密目式安全网。四、外脚手架构造1、纵向水平杆的构造 纵向水平杆设置在立杆内侧，其长度不宜小于3跨： 纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭接应符合下列规定： 1)纵向水平杆的对接扣件交错布置；两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的l/3。 2)搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm； 3)当使用竹笆脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。 2、横向水平杆的构造主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距没最大间距不应大于纵距的1/2。当使用竹笆脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上： 3、立杆的构造脚手架立杆按1500mm搭设。横向间距为800mm。××主楼的东面及南面角主要是大厦出入口，考虑到人员的进出，给予留出进出的门洞。××主楼东面及南面有一圈花槽，花槽的宽度为1.4米。搭建的脚手架刚好落在花槽软土上。为了搭建的安全，花槽中的植物必须另找地方移种。把花槽内的软土找平夯实。在夯实后泥土上面铺垫建筑专用模板，再在立杆的底部垫上10#槽钢。在铺垫时内外立杆必须落在同一条槽钢上。如花槽施工时遭破坏，待外立面完工后再进行把遭破坏花槽及植物回移种植，恢复花槽原先容貌。××主楼的东面及南面有约1.2米宽的原建筑物飘台，立杆座落在飘台上的底部必须铺垫10#槽钢。飘台与地面间加装钢管支撑，防止飘台因负载过重而断裂。东南角大门口上方为原建筑物雨棚。由于脚手架立杆座落在建筑物雨棚上。考虑在立杆作用在雨棚上的平方厘米受力面积较大。在立杆与雨棚间底部必须铺垫10#槽钢。 (1)每根立杆底部设置木垫板。(2)脚于架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm.2.Om.脚手架底层步距2.Om。 (4)立杆必须用连墙杆与建筑物可靠连接，连墙件布置间距为二步三跨。 (5)立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接应符合下列规定： 立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。 搭接长度不应小于1m，应采用不少于3个旋转扣件固定，端部扣件盖板的边至杆端距离不应小于100mm。 (6)立杆顶端宜高出女儿墙上皮lm，高出檐口上皮1.5m。 (7)双管立杆中副立杆的高度不应低于3步，钢管长度不应小于6m。附：脚手架构造简图4、连墙件为了增强脚手架的侧向刚度及稳定性，在外脚手架于建筑物之间设置连墙件，连接件必须安装在结构梁或结构柱上，连墙件按二步三跨设置，如设置有困难，应在邻近点补足。连墙件在开口端必须二步设置一个。 41连墙件的布置应符合厂列规定： 1)宜靠近主节点设置，偏离主节点的距离不应大于300mm； 2)应从底层第一步纵向水平杆处开始设置，当该处设置有闲难时采用其它可靠措施固定；3)宜优先采用菱形布置，也可采用方形、矩形布置：4)一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不大于4m(两步)。 4.2对高度24米以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。 4.3连墙件的构造应符合下列规定： 1)连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接； 2)连墙件必须采用可承受拉力和压力的构造。 44当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长杆件与脚手架可靠连接，与地面的倾斜应在450600之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。5、剪刀撑与横向斜撑 5.1双排脚手架应设剪刀撑与横向斜撑。 5.2剪刀撑的设置应符合下列规定： 1)每道剪刀撑跨越立杆的根数宜按规范表6.6.2的规定确定。每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在450600之间。表6.6.2 剪刀撑跨越立杆的最多根数剪刀撑斜杆与地面的倾角a450500600剪刀撑跨越立杆的最多根数n765 2)高度在24m以上的双排脚手架应在外侧立而整个长度和高度上连续设置剪刀撑； 3)剪刀撑斜杆的接长宜采用搭接，搭接应符合规范第6.3.5条规定； 4)剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。 5.3横向斜撑的设置应符合下列规定：1)横向斜撑应在同一节间，由底至顶层呈之字犁连续布置，斜撑的固定应符合规范第6.5.2条第2款的规定； 2)一字型、开口型双排脚手架的两端均必须设置横向斜撑； 3)高度在24m以内的封闭型脚手架，除拐角应设置横向斜撑外间应每隔6跨设置一道。6、斜道搭设1.Om人员及材料的上落方便，在房屋的西面及北面分别搭建施工斜道，施工斜道由一屋搭设到楼顶。斜道坡度为1：3，人行斜道宽度不小于1.Om，斜道实木板应铺严，转弯处搭设休息平台，宽度不小于1.2m，护栏高度1.2m。斜道设置在便了施工人员通行的脚手架外侧。用安全网封闭，通道口设置剪刀撑，进出口搭设防护棚，并悬挂标志牌。 7、防护棚的设置 为保证人员照常进出、车辆停放及车辆、行人通道安全使用，由于大厦的西面由离主楼约4.3米的围墙，大厦的西面可以不设防护棚，但必做到围蔽施工，防止非施工人员进入。大楼另外三面搭设高4.5m、宽4m双层防护棚，防护棚首层满铺18mm专用模板，二层满铺专用竹排板，沿边搭设高1.5-2.0m护栏及挂网，保证周围行人及车辆出入安全，在每个安全通道口悬挂安全警示牌。××南面为大院停车场，搭设脚手架时必需考虑到车辆的进出安全，并有专人监护及指挥施工，防止碰坏车辆的事发出。防护棚尽量设置双立杆，双立杆间距400mm，并用鲜艳的双色油漆喷刷钢管，油漆喷刷高度约1.8米，悬挑部分防护棚用钢管斜拉及斜撑，斜撑钢管到地。 8、脚手板 8.1每步架脚手板应铺满、铺稳，离开墙面120150mm； 8.2竹串片脚手板应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。脚手板可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长度应取130150mm，两块脚手板外伸长度的和不应大于300mm：脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm。 83作业层端部脚手板探头长度应取150mm，其板长两端均应与支承杆可靠地固定。 9、门洞 9.1双排脚手架门洞宜采用上升斜杆、平行弦杆桁架结构式，斜杆与地面的倾角。应在450600之间。 门洞桁架的型式宜按下列要求确定：1)当步距(h)小于纵距(1a)时，应采用A型(见规范图6.5.1)2)当步距(h)大于纵距（1a)时，应采用B型，并应符合下列规定： h=1.8时，纵距不应大于1.5m： h=2.0时，纵距不应大于1.2m；9.2双排脚手架门洞桁架的构造应符合下列规定： 1)双排脚手架门洞处的空间桁架，除下弦平面外，应在节间设置根斜腹杆；
