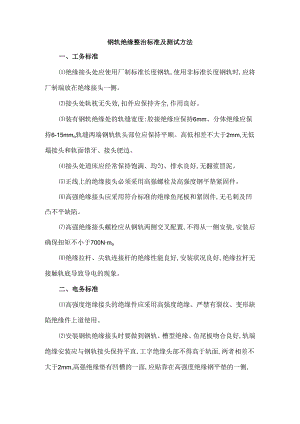

钢轨绝缘整治标准及测试方法.docx

钢轨绝缘整治标准及测试方法一、工务标准绝缘接头处应使用厂制标准长度钢轨,使用非标准长度钢轨时,应将厂制端放在绝缘接头一侧。接头处轨枕无失效,扣件应保持齐全,作用良好。装有钢轨绝缘处的轨缝宽度:胶接绝缘应保持6mm、分体绝缘应保持6-15mmo轨缝两端钢轨轨头部位应保持平顺。高低相差不大于2mm,无低塌接头和轨面错牙、接头肥边。接头处道床应经常保持饱满、均匀、排水良好,无翻浆冒泥。正线上的绝缘接头必须采用高强螺栓及高强度钢平垫紧固件。高强绝缘接头应采用符合标准的绝缘鱼尾板和紧固件,无毛刺及凹凸不平缺陷。高强绝缘接头螺栓应从钢轨两侧交叉配置,不得从一侧安装,安装后确保扭矩不小于700Nmo绝缘拉杆、尖轨连接杆的绝缘性能良好,安装状况良好,绝缘拉杆无接触轨底导致导电的现象。二、电务标准高强度绝缘接头的绝缘件应采用高强度绝缘。严禁有裂纹、变形缺陷绝缘件上道使用。安装钢轨绝缘接头时要做到钢轨、槽型绝缘、鱼尾板吻合良好,轨端绝缘安装应与钢轨接头保持平直,工字绝缘头部不得高于轨面,两者相差不大于2mm,高强绝缘垫有凹槽的一面,应贴靠在高强度绝缘钢平垫的一侧,钢平垫的外侧不得增设弹簧垫圈。三、测试标准及方法上道前胶接绝缘测试测试标准a胶接绝缘接头:上道铺设前,应将厂制胶接绝缘接头搁置在干燥的绝缘体上测量绝缘电阻,两钢轨间以及钢轨与夹板间的绝缘电阻应大于100O欧姆0b胶接绝缘夹板:上道铺设前,在干燥状态下电阻值大于20兆欧姆为合格。在潮湿状态下电阻值大于1000欧姆为合格。测试方法A干燥状态绝缘电阻测试:a胶接绝缘接头:用500V兆欧表测量两钢轨间以及钢轨与夹板间的电阻值。b胶接绝缘夹板（带槽型钢板）:用500V兆欧表测量两块槽型钢板以及槽型钢板与夹板间的电阻值.c胶接绝缘夹板（或无槽型钢板）:将胶接绝缘夹板组装在专用绝缘测量台上,测量夹板与测量台钢轨问的电阻值。B潮湿状态绝缘电阻测试:a胶接绝缘接头:在端板处浇水2升,12分钟间用不低于IOV的万用表测量两钢轨间以及钢轨与夹板间的电阻值。b胶接绝缘夹板（带槽型钢板）:经浸水30秒,取出后在自然平放状态下,60秒内用不低于IOV的万用表测量两块槽型钢板以及槽型钢板与夹板间的电阻值。C胶接绝缘夹板（或无槽型钢板）:经浸水30秒后,将胶接绝缘夹板组装在专用绝缘测量台上,60秒内用不低于IOV的万用表测量夹板与测量台钢轨间的电阻值。上道后绝缘在线测试:使用轨道绝缘在线测试工具测试绝缘参考电阻值,轨端绝缘预警值不小于20欧姆、钢轨与夹板间电阻预警值不小于100欧姆。（3）日常检查测试:胶接绝缘:轨端绝缘下降且小于20欧姆或钢轨与夹板间电阻小于100欧姆,应实行预警管理。分体绝缘:轨端绝缘小于20欧姆或钢轨与夹板间电阻小于100欧姆,应立即分解检查处理。轨距杆绝缘:两端绝缘小于20欧姆、中间金属部分与两端小于100欧姆,应立即更换。地锚拉（撑）杆:两端绝缘小于20欧姆,应立即更换。
