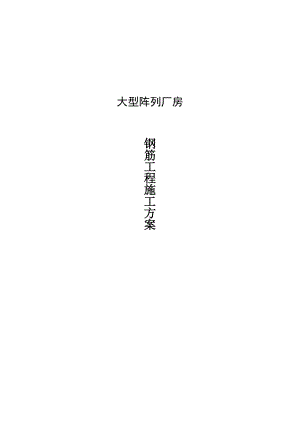

大型阵列厂房钢筋工程施工方案.doc

大型阵列厂房钢筋工程施工方案目 录1、编制依据········································12、工程概况········································13、结构简介········································24、施工准备········································45、钢筋接头方法及技术措施··························96、钢筋工程安装施工································167、钢筋工程成品保护措施····························248、质量保证措施····································259、安全保证措施····································3010、环保措施·······································311、编制依据本工程项目施工图纸、图纸会审和联系单；本工程施工组织总设计；钢筋机械连接通用技术规程（JGJ107-2010）；钢筋焊接及验收规程（JGJ18-2012）；滚扎直螺纹钢筋连接接头（JG163-2004）；混凝土结构工程施工及验收规范（GB502042002）；混凝土结构施工图平面整体表示方法制图规则和构造详图（11G101-1/2/3）；钢筋混凝土结构抗震构造详图（L03G323）棚膜密肋楼盖技术规程J11343-2009钢筋混凝土密肋楼盖L07G324建筑工程施工质量验收规范汇编；建筑工程施工质量验收统一标准（GB503002001）；国家、南京市建设主管部门颁发的现行相关建设工程的施工、技术、质量的规程、规范、标准以及安全文明施工等规定；2、工程概况1）、工程名称：*2）、建设单位：*3）、设计单位：*4）、施工单位：*5）、监理单位：*6）、勘察单位：*7）、3A阵列厂房位于南京市*区，距北面约200m为液晶面板CF厂房,，西侧为天佑路，厂房东西长298.2m，南北宽239.4m，为4.5 层工业厂房，建筑高度35.5米，占地面积72393平方米，建筑面积平方米，基础形式为桩基筏板（桩为预制预应力高强度混凝土管桩PHC），结构形式为框架结构+轻钢屋架，抗震等级为一级，厂房的二层和四层使用华夫板模壳，外墙为ALC墙板。 3、结构简介3、1结构设计参数结构形式基础形式基础等级耐火等级结构安全等级抗震等级桩基安全等级抗震设防类别 框架加轻钢屋架桩基筏板甲级一级二级一级一级乙类3.2材料要求1）钢筋原材钢筋须满足现行国家标准钢筋混凝土用钢 第2部分：热轧带肋钢筋GB 1499.2-2007、钢筋混凝土用钢 第1部分：热轧光圆钢筋 GB1499.1-2008的要求。钢筋的强度标准值应具有不小于95%的保证率HPB300钢筋（一级钢），强度设计值: fy=fy'=270N/mm，屈服强度标准值fyk=300N/mm，极限强度标准值fstk=420N/mmHRB400钢筋（三级钢），强度设计值: fy=fy' =360N/mm，屈服强度标准值fyk=400N/mm，极限强度标准值fstk=540N/mm用于混凝土埋设件的钢板及型钢采用Q345B钢，其力学性能及化学成份应符合低合金高强度结构钢(GB/T15912008) 的要求，表面均需热浸镀锌处理，镀锌层厚度不小于85m。抗震等级为一、二、三级的框架和斜撑构件（含梯段）的纵向受力钢筋，应采用现行钢筋产品标准中带E编号的钢筋，本工程主要为上部框架结构的梁柱及楼梯的纵向受力钢筋。钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；钢筋的屈服强度实测值与屈服强度标准值的比值不应大于1.3，且钢筋在最大拉力下的总伸长率实测值不应小于9。根据图纸设计，本工程钢筋主要采用HPB300、HRB400，以及采用钢筋焊接网CRB550级冷轧带肋钢筋。小承台CT1体积为同1.2×1.2×1.0米，其他承台长度为2.7511.5米、宽度1.25.3米、高度1.92.4米，承台主筋为2032。底板厚度0.41.0米，底板主筋为16。地梁截面为3001000×5001200mm，地梁主筋为20、25、28，地梁箍筋为10。柱子截面为1300*1300、1000*1000、600*600和450*450，主筋为2532，箍筋为1014。二层四层为华夫板层，板厚为600，华夫板的框架梁为6001400，此层钢筋为812、22、25、32 。三层梁截面为 4001200*9001800，钢筋为1032。机械区和三层楼板的钢筋为12。 2）连接材料: （a） 钢板和型钢之间焊接：Q235钢的焊接，采用E43xx型焊条;Q345钢的焊接，采用E50xx型焊条. （b） 钢筋之间帮条焊、搭接焊、坡口焊、预埋件穿孔塞焊：HPB300钢筋用 E43XX系列焊条； HRB400钢筋之间用E55XX系列焊条。 钢筋和预埋件钢板之间的T型角焊缝采用E50XX系列焊条。（c） 焊条性能须符合GB5117、GB5118的要求。除工程图中特别注明者外，钢筋机械连接的接头等级均应采用现行行业标准钢筋机械连接通用技术规程JGJ107中定义 的 级。钢筋机械连接接头应符合JGJ107中的相关规定。（d） 预埋件钢筋和吊钩钢筋不得采用冷加工钢筋。3、3钢筋连接形式及要求：（1） 当受力钢筋直径<16时，采用绑扎搭接的形式。（2） 按图纸会审交底，当受力钢筋直径16时全部采用直螺纹套筒机械连接。（3）受力钢筋接头的位置应相互错开，当采用机械接头时，在同一连接区段内I级接头的接头百分率可不受限制；当采用绑扎搭接接头时，在任一1.3倍搭接长度的区段内，有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率应符合下表要求：接头形式受拉区接头数量（）受压区接头数量（）机械连接不受限制不受限制绑扎连接25503、4钢筋保护层厚度1）混凝土结构环境类别表基础地面以下与水或土壤接触的墙、柱、梁、板露天构架、雨蓬其他二a类二b类二a类一类2）最外层钢筋的混凝土保护层钢筋根据不同的环境类别应符合下表规定：环境类别板、墙、壳梁柱C20C25C45C50C20C30C45C50C25C30C45C50一 类2015153025
