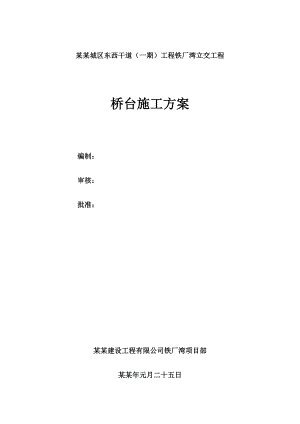

某某城区东西干道（一期）工程铁厂湾立交工程桥台施工方案编制：审核：批准：某某建设工程有限公司铁厂湾项目部某某年元月二十五日目 录1、工程概况32、编制说明43、施工技术准备 .54、施工组织机构及劳动力安排.55、主要投入的机械设备及机具66、施工方法 .67、工程质量保证措施88、专项施工质量保证措施109、安全保障措施1110、水土保持、环境保护措施 1211、文明施工保障措.12附表1、项目组织机构图附表2、承台施工工艺流程图 附表3、桥台施工工艺流程图附表4、安全生产保证体系图附表5、安全生产组织机构图桥台施工方案一、工程概况铁厂湾立交工程位于内环快速南山立交处，主要连接内环快速、南岸区茶园新城东西干道及龙黄路。铁厂湾立交包含七条匝道，分别为A匝道、B匝道、C匝道、D匝道、E匝道、F匝道、G匝道（南山立交现有匝道改造）、龙黄路及原收费站加宽段桥。其中A、B、C、F匝道，AB转换道及收费站加宽段设计共有13联44跨高架桥，桥梁主要工程量为：桩基122根，墩柱90根，盖梁9个，桥台7个，箱梁13联； A匝穿越龙黄路为车行地通，通道长度90m；路基地段共设计有9处边坡支护挡墙。挡墙结构形式有：衡重式挡土墙；悬臂式挡土墙；桩板式挡墙，锚杆挡墙。桥梁结构具体分部情况如下：1、A匝道桥起点桩号AK0+006.00 ，终点桩号AK0+264.000，全长258m，标准桥宽11.55m；跨径布置为：第1联（4×26m）+第2联（3×22m）+第3联（3×26m）。2、B匝道桥起点桩号BK0+031.889，终点桩号BK0+524.169，全长492.28m，有人行道部分标准桥宽11.55m，无人行道部分标准桥宽10.1m；第1联（3×20m）+第2联（3×20m）+第3联（4×26m）+第4联（4×26m）+第5联（3×26m）+第6联（3×28m）。3、AB匝道转换道高架桥，位于A匝道AK0+065.814AK0+114.682和B匝道BK0+411.730BK0+465.111之间，高架桥的结构边线与A、B匝道的结构边线纵桥向设置纵缝，完成AB匝道的交通转换功能；跨径布置为：26m+26m。4、C匝道桥起点桩号CK0+000.000，终点桩号CK0+079.300，全长79.3m，桥宽9.55m；跨径布置为：24.7m+24.9m+24.66m。5、F匝道桥起点桩号FK0+064.911，终点桩号FK0+173.911，全长109m，标准桥宽9.55m；跨径布置为：4×26m。6、收费站加宽段桥起点桩号JK0+000.000，终点桩号JK0+109.900，全长109.9m；跨径布置为：15m+17.5m+26.9m+25.3+19.2m。二、编制说明2.1编制依据1、南山隧道及连接道（茶园路）一期道路段（四标段）（铁厂湾立交）的桥梁工程、道路工程及附属工程的施工图；技术规范、参考资料、答疑等。2、国家及地方现行的施工质量验收评定标准、施工技术规范和规程：3、建筑工程施工质量验收统一标准（GB50300-2001）4、城市道路工程施工质量验收规范（DBJ50-078-2008）5、公路桥涵施工技术规范（JTJ F/50-2011）6、混凝土结构工程施工质量验收规范（GB50204-2002（2011年版）7、国家、地方政府与本工程有关的法律法规、政策、规定。2.2编制原则1、铁厂湾立交工程的总体工期、质量目标的原则。2、遵循设计文件的原则。认真核对设计文件资料，了解设计意图，掌握现场情况，严格按设计资料和设计原则编制，满足设计标准和要求。3、严格按照市政工程施工安全操作规程，严格执行上级有关安全方面的各项规章制度，安全管理要求，从制度、管理、方案、资源方面编制切实可行的施工方案和措施，确保施工安全。4、选择合理的施工方案、工艺，合理配置资源，遵循一切围绕“便于施工，减少投入，严格控制工程项目成本”的原则。5、遵循施工生产与环境保护同步规划，同步建设，同步发展原则。2.3编制范围铁厂湾立交工程所有桥台及承台施工。三、施工技术准备3.1 桥施工前做好施工动员、人员培训。对桥台全体施工人员进行培训，普及率达到100%。培训内容包括：施工、验收标准、技能培训、施工安全要求、环境保护等规章制度。3.2 技术准备（1）完成施工图纸审核。（2）完成测量控制点布设。（3）保证施工道路畅通、施工用水、用电具备。（4）对施工人员进行技术交底，进行上岗前技术培训。（5）做好测量、试验各项准备工作：包括测量数据计算、各种原材料的取样、送检。四、施工组织机构及劳动力安排桥台施工组织机构附后见“组织管理机构图”。劳动力安排见“桥台劳动力安排表”。桥台劳动力安排表序号工种人数备注1钢筋工102焊工33模板工64混凝土工45其他人员10合计33五、主要投入的机械设备及机具：根据工程进度要求，配备的主要机械设备见下表：机械名称规格型号额定功率单位数量备注发电机30X330KW台2电焊机BX-500-140KW台4钢筋弯曲机GJB1-40B40mm台1钢筋切断机GQ40B40mm台1钢筋滚丝机台1水 泵XA32/167.18台2砼输送泵辆1空气压缩机WY-2/7-D2m3台2汽车吊QY25A25t台1挖掘机H215U-21.2 m3台1砼运输车台3六、施工方法6.1承台、桥台施工承台、桥台施工工艺流程（见后附图）。6.2基坑开挖桩身砼达到一定的强度后进行基坑开挖。铁厂湾立交工程共有7个桥台，桥台基坑开挖深度为2.5米4.5米，皆采用机械开挖，基坑开挖尺寸按结构物尺寸每边放宽1米，坡率按地质情况按1：11：1.5开挖，距基底20cm采用人工清底，严禁超挖；开挖完成后，在基底四周挖好排水沟及汲水坑，做好基坑底的排水工作，严禁水泡基底；同时做好基坑顶的截水工作，防止地表水流入基坑。6.3凿除桩头、桩基检测破桩头前，应在桩体侧面用红油漆标注高程线，以防桩头被多凿，造成桩顶伸入承台内高度不够。破除桩头时应用采用空压机结合人工凿除，上部采用空压机凿除，下部留有1020cm由人工进行凿除。凿除过程中保证不扰动设计桩顶以下的桩身砼。严禁用挖掘机或铲车将桩头强行拉断，以免破坏主筋。将伸入承台的桩身钢筋清理整修成设计形状，复测桩顶高程，进行桩基检测，检桩合格后进行垫层混凝土施工。6.4钢筋绑扎在垫层面上弹出钢筋的外围轮廓线，并用油漆标出每根钢筋的平面位置。承台、桥台钢筋集中加工，现场进行绑扎，钢筋加工尺寸及绑扎位置必须准备，确保钢筋的保护层厚度满足设计要求。底层承台钢筋网片与桩身钢筋焊接牢固；搭设钢管架绑扎、定好上层承台钢筋和桥台的预埋钢筋。6.5模板测量人员在进行模板安装前对垫层顶面的标高进行复核，且将承台的轴线及边线进行准确定位，现场施工管理人员根据测量点位，采用墨线在垫层上标示出承台的平面结构线。根据本工程的特点，承台、桥台模板均采用木质竹胶板，模板立设在钢筋骨架绑扎完毕后进行，采用绷线法调直，吊垂球法控制其垂直度。通过钢管、方木、拉杆等撑拉结构确保模板稳定牢固、尺寸准确。浇筑砼前由测量班用测量仪器进行校核，确保结构尺寸及高程准备无误。预埋钢筋的绑扎在模板立设完毕后进行，根据模板上口尺寸控制其准确性，采用与承台钢筋焊接，形成一个整体骨架以防移位。6.6灌注砼混凝土采用商品砼，罐车运输，设置溜槽或泵送混凝土入模施工，插入式振捣器振捣。混凝土塌落度为180200mm，施工时做4组试块，同时采取同体养护和标准养护的养护方法。承台混凝土一次浇注完成。桥台砼采用分段浇筑，每次浇筑高度控制在2米以内，分段高度要控制在台帽下位置为一模数；根据本桥梁特点，为方便施工，背墙等梁体张拉完成后再行浇筑。混凝土分层浇筑，分层厚度控制在3045cm。振捣采用插入式振动器，振捣时严禁碰撞钢筋和模板。振动器的振动深度一般不超过棒长度2/33/4倍，振动时要快插慢拔，不断上下移动振动棒，以便捣实均匀，减少混凝土表面气泡。振动棒插入下层混凝土中510cm，移动间距不超过40cm，与侧模保持510cm距离，对每一个振动部位，振动到该部位混凝土密实为止，即混凝土不再冒出气泡，表面出现平坦泛浆。桥台身若为片石砼，要求片石掺入量不超过砼总量的20%，同时片石的规格、尺寸及质量必须满足设计及规范标准。砼浇筑完成后，安排专人负责砼的养生工作，根据自然气候条件养护714天，始终保持砼表面湿润。6.7基坑回填模板拆除后可进行基坑回填，回填采用小型打夯机分层填筑，分层厚度1020cm，回填至上层，工作面允许的条件下，采用小型压路机分层回填碾压，注意承台四周要同步进行。七、工程质量保证措施7.1技术保证措施1、坚持技术交底制度开工前，编写作业指导书，并向全体施工人员进行全面技术交底，明确该项工程的设计要求、技术标准、施工方法、与其它工程的关系和施工注意事项。2、坚持隐蔽工程检查签证制度隐蔽工程的检查验收坚持自检、互检、专检的“三检制”。以班组检查与专业检查相结合。施工班组在上、下班交接前应对当天完成的工程的质量进行自检，对不符合质量要求的及时予以纠正。各工序工作完成后，由分管工序的技术负责人、质量检查人员组织工班长，按技术规范进行检验，凡不符合质量标准的，坚决返工处理，直到再次验收合格。工序中间交接时，必须有明确的质量交接意见，每个班组的交接工序都应当严格执行“三工序制度”，即检查上道工序，做好本工序，服务下道工序。每道隐蔽工程完成并经自检合格后，报请监理工程师验收，做好隐蔽工程验收质量记录和检查签证资料整理工作。所有隐蔽工程必须经监理工程师签字认可后，方可进行下一道工序，未经签字认可的，禁止进行下道工序施工。经监理工程师检查验收不合格的隐蔽工程项目，经返工自检和复验合格后，重新填写验收记录，并向驻地监理工程师发出复检申请，经检查认可后，及时办理签认手续。按竣工文件编制要求整理各项隐蔽工程验收记录，施工中的施工日志、隐蔽工程验收记录、分项、分部工程质量评定记录等资料齐全。按工程质量检验评定标准要求，用碳素墨水填写，其内容及签字齐全，具有可追溯性。7.2材料检验制度材料进场前检验验收或取样送检，防止不合格材料进入现场。主要材料具备三证，通过检验合格的才能使用。施工过程的质量控制要通过“跟踪检测、复测、抽样检验”三级检测制度来实现，对工班作业检测由专业人员跟踪检测，试验室进
