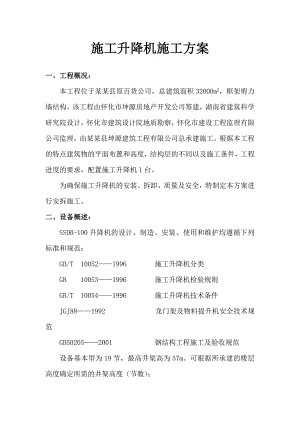

施工升降机施工方案一、工程概况：本工程位于某某县原百货公司，总建筑面积32000m2，框架剪力墙结构。该工程由怀化市坤源房地产开发公司筹建，湖南省建筑科学研究院设计，怀化市建筑设计院地质勘察，怀化市建设工程监理有限公司监理，由某某县坤源建筑工程有限公司总承建施工。根据本工程的特点建筑物的平面布置和高度，结构层的不同以及施工条件，工程进度的要求，配置施工升降机1台。为确保施工升降机的安装、拆卸、质量及安全，特制定本方案进行安拆施工。二、设备概述：SSDB-100升降机的设计、制造、安装、使用和维护均遵循下列标准和规范：GB/T 100521996施工升降机分类GB 100531996 施工升降机检验规则GB/T 100541996施工升降机技术条件JGJ881992龙门架及物料提升机安全技术规范GB502052001 钢结构工程施工及验收规范设备基本型为19节，最高井架高为57m。可根据所承建的楼层高度确定所需的井架高度（节数）；井架高度（节）最大工作高度（m）+6（m）/3（m/根）三、SS系列施工升降机1.SSDB系列施工升降机的特点(1)SSDB系列施工升降机严格按照国家标准和行业标准进行设计和制造。使用安全、运行可靠、操作方便。(2)该机由二根钢丝绳牵引，吊笼上装有断绳保护装置和楼层停靠栓，从而大大减小吊笼发生断绳坠落事故的可能性。使升降机的运行更加安全、可靠。（3）底层井架安全门和吊笼进料门，借助吊笼停靠时的机械联锁实现开闭。吊笼出料门与停靠安全栓采用机械联动。（4）电气控制部分，采用24V安全电压的移动式控制盒，盒上设有电锁、上升/停/下降自复位转换开关、起动和停止（点动）按钮（兼响铃）、紧急停止按钮以及吊笼上升（红）、下降（黄）、起动（绿）指示灯。（5）设有电源隔离、漏电、短路、失压、断相、电动机过载、紧急关停等相当齐全的安全保护。（6）备有下列配套的辅助装置，反相断相保护、停靠门与电气连锁装置、选层与自动平层控制器等。（8）导轨架由标准节组装，制造精度高、互换性好、装卸方便快捷。（9）结构更紧凑，刚性、稳定性更好，工作效率成倍提高。无冲顶之忧。2、主要结构主要由曳引机、导轨架、钢丝绳、天梁、吊笼、天轮、安全装置、电气控制箱等部分组成。3、主要技术参数（表3-1）主要技术参数表 表3-1项目技术参数备注额定载重量1000kg额定提升速度38m/min最大提升高度95m提升钢丝绳规格6×199.31670电机型号Y160M-4电机功率7.5kw额定电压380V防坠器制动距离100min自动防坠器型号JDF-2吊笼净空尺寸（长×宽×高）3760mm×1350mm×2000mm标准立角钢尺寸（长度）3000mm整机质量（高57m）8000kg4、SSDB-100施工升降机安装基础及技术要求,说明：1.浇灌C20混凝土基础；2.基础表面水平度偏差不大于10mm；3.基础周围应有排水措施；4.基础周围接地直接连接接地系统，并焊有接线螺栓。四、基础计算书（一）根据施工升降机使用说明书计算 整机重量：10t 计：10000 kg；10000×9.8198100N;附增加约10。 即：9810N总计：N=107.91kN（二）基本参数1依据规范建筑地基基础设计规范（GB 500072002）混凝土结构设计规范 （GB 500102002）简明高层钢筋混凝土结构设计手册（第二版）2几何参数：已知尺寸：B1 = 1500 mm, A1 = 2600 mmH = 250 mm, B = 1990 mm, A = 4200 mm无偏心：B2 = 1500 mm, A2 = 2600 mm基础埋深d = 0.25 m 钢筋合力重心到板底距离as = 80 mm 3荷载值：(1)作用在基础顶部的标准值荷载Fgk = 106.81 kNFqk = 1.10 kNMgxk = 0.00 kN·mMqxk = 0.00 kN·mMgyk = 1.98 kN·mMqyk = 1.98 kN·mVgxk = 0.00 kNVqxk = 0.00 kNVgyk = 0.00 kNVqyk = 0.00 kN(2)作用在基础底部的弯矩标准值Mxk = MgxkMqxk = 0.000.00 = 0.00 kN·mMyk = MgykMqyk = 1.981.98 = 3.96 kN·mVxk = VgxkVqxk = 0.000.00 = 0.00 kN·mVyk = VgykVqyk = 0.000.00 = 0.00 kN·m绕X轴弯矩: M0xk = MxkVyk·(H1H2) = 0.000.00×0.25 = 0.00 kN·m绕Y轴弯矩: M0yk = MykVxk·(H1H2) = 3.960.00×0.25 = 3.96 kN·m(3)作用在基础顶部的基本组合荷载不变荷载分项系数rg = 1.20活荷载分项系数rq = 1.40F = rg·Fgkrq·Fqk = 129.71 kNMx = rg·Mgxkrq·Mqxk = 0.00 kN·mMy = rg·Mgykrq·Mqyk = 5.15 kN·mVx = rg·Vgxkrq·Vqxk = 0.00 kNVy = rg·Vgykrq·Vqyk = 0.00 kN(4)作用在基础底部的弯矩设计值绕X轴弯矩: M0x = MxVy·(H1H2) = 0.000.00×0.25 = 0.00 kN·m绕Y轴弯矩: M0y = MyVx·(H1H2) = 5.150.00×0.25 = 5.15 kN·m4材料信息：混凝土： C20钢筋： HRB335(20MnSi)5基础几何特性：底面积：S = (A1A2)(B1B2) = 5.20×3.00 = 15.60 m2绕X轴抵抗矩：Wx = (1/6)(B1+B2)(A1+A2)2 = (1/6)×3.00×5.202 =13.52 m3绕Y轴抵抗矩：Wy = (1/6)(A1+A2)(B1+B2)2 = (1/6)×5.20×3.002 = 7.80 m3（三）计算过程1修正地基承载力修正后的地基承载力特征值 fa = 118.00 kPa2轴心荷载作用下地基承载力验算计算公式：按建筑地基基础设计规范（GB 500072002）下列公式验算：pk = (FkGk)/A(41)Fk = FgkFqk = 106.811.10 = 107.91 kN Gk = 20S·d = 20×15.60×0.25 = 78.00 kN pk = (FkGk)/S = (107.9178.00)/15.60 = 11.92 kPa fa，满足要求。3偏心荷载作用下地基承载力验算计算公式：按建筑地基基础设计规范（GB 500072002）下列公式验算：当eb/6时，pkmax = (FkGk)/AMk/W(42) pkmin = (FkGk)/AMk/W (43) 当eb/6时，pkmax = 2(FkGk)/3la (44)X方向:偏心距exk = M0yk/(FkGk) = 3.96/(107.9178.00) = 0.02 me = exk = 0.02 m (B1B2)/6 = 3.00/6 = 0.50 mpkmaxX = (FkGk)/SM0yk/Wy = (107.9178.00)/15.603.96/7.80 = 12.42 kPa 1.2×fa = 1.2×118.00 = 141.60 kPa，满足要求。4基础抗冲切验算计算公式：按建筑地基基础设计规范（GB 500072002）下列公式验算：Fl 0.7·hp·ft·am·h0(45)Fl = pj·Al (46)am = (atab)/2 (47)pjmax,x = F/SM0y/Wy = 129.71/15.605.15/7.80 = 8.97 kPapjmin,x = F/SM0y/Wy = 129.71/15.605.15/7.80 = 7.65 kPapjmax,y = F/SM0x/Wx = 129.71/15.600.00/13.52 = 8.31 kPapjmin,y = F/SM0x/Wx = 129.71/15.600.00/13.52 = 8.31 kPapj = pjmax,xpjmax,yF/S = 8.978.318.31 = 8.97 kPa(1)柱对基础的冲切验算：H0 = H1H2as = 0.250.000.08 = 0.17 mX方向：Alx = 1/2·(A1A2)(B1B2B2H0)1/4·(A1A2A2H0)2 = (1/2)×5.20×(3.001.992×0.17)(1/4)×(5.204.202×0.17)2= 1.63 m2Flx = pj·Alx = 8.97×1.63 = 14.66 kNab = minA2H0, A1A2 = min4.202×0.17, 5.20 = 4.54 mamx = (atab)/2 = (Aab)/2 = (4.204.54)/2 = 4.37 mFlx 0.7·hp·ft·amx·H0 = 0.7×1.00×1100.00×4.370×0.170= 572.03 kN，满足要求。Y方向：Aly = 1/4·(2B2H0A1A2A)(A1A2A2H0) = (1/4)×(2×1.992×0.175.204.20)(5.204.202×0.17) = 0.88 m2Fly = pj·Aly = 8.97×0.88 = 7.88 kNab = minB2H0, B1B2 = min1.992×0.17, 3.00 = 2.33 mamy = (atab)/2 = (Bab)/2 = (1.992.33)/2 = 2.16 mFly 0.7·hp·ft·amy·H0 = 0.7×1.00×110
