安徽剪力墙结构高层小区住宅楼模板专项施工方案(含计算书).doc

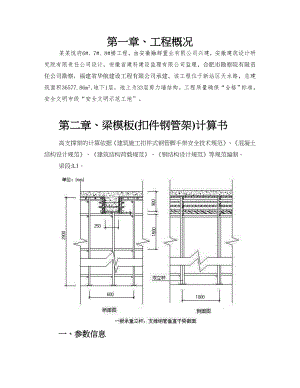

第一章、工程概况某某悦府6#、7#、8#楼工程，由安徽融辉置业有限公司兴建，安徽建筑设计研究院有限责任公司设计，安徽省建科建设监理有限公司监理，合肥市勘察院有限责任公司勘察，福建省华航建设工程有限公司承建。该工程位于新站区天水路，总建筑面积36577.86m2,地下1层，地上为33层剪力墙结构。工程质量确保“合格”标准，安全文明市级“安全文明示范工地”。第二章、梁模板(扣件钢管架)计算书高支撑架的计算依据建筑施工扣件式钢管脚手架安全技术规范、混凝土结构设计规范、建筑结构荷载规范、钢结构设计规范等规范编制。梁段:L1。 一、参数信息1.模板支撑及构造参数梁截面宽度 B(m):0.25；梁截面高度 D(m):0.90；混凝土板厚度(mm):100.00；立杆沿梁跨度方向间距La(m):1.00；立杆上端伸出至模板支撑点长度a(m):0.10；立杆步距h(m):1.50；板底承重立杆横向间距或排距Lb(m):1.00；梁支撑架搭设高度H(m)：2.90；梁两侧立杆间距(m):0.60；承重架支撑形式:梁底支撑小楞垂直梁截面方向；梁底增加承重立杆根数:1；采用的钢管类型为48×3.5；立杆承重连接方式:双扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数:0.80；2.荷载参数模板自重(kN/m2):0.35；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2):2.5；新浇混凝土侧压力标准值(kN/m2):18.0；倾倒混凝土侧压力(kN/m2):2.0；振捣混凝土荷载标准值(kN/m2):2.0；3.材料参数木材品种：柏木；木材弹性模量E(N/mm2)：10000.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；面板类型：木面板；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底纵向支撑根数：5；面板厚度(mm)：18.0；5.梁侧模板参数次楞间距(mm)：350 ，主楞竖向根数：4；主楞间距为：100mm，220mm，210mm；穿梁螺栓水平间距(mm)：500；穿梁螺栓直径(mm)：M14；主楞龙骨材料：钢楞；截面类型为圆钢管48×3.5；主楞合并根数：2；次楞龙骨材料：木楞，宽度60mm，高度80mm；次楞合并根数：2；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。 其中 - 混凝土的重力密度，取24.000kN/m3； t - 新浇混凝土的初凝时间，可按现场实际值取，输入0时系统按200/(T+15)计算，得5.714h； T - 混凝土的入模温度，取20.000； V - 混凝土的浇筑速度，取1.500m/h； H - 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.750m； 1- 外加剂影响修正系数，取1.200； 2- 混凝土坍落度影响修正系数，取1.150。根据以上两个公式计算的新浇筑混凝土对模板的最大侧压力F；分别计算得 50.994 kN/m2、18.000 kN/m2，取较小值18.000 kN/m2作为本工程计算荷载。三、梁侧模板面板的计算 面板为受弯结构,需要验算其抗弯强度和刚度。强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。 面板计算简图(单位：mm)1.强度计算跨中弯矩计算公式如下: 其中，W - 面板的净截面抵抗矩，W = 100×2.1×2.1/6=73.5cm3； M - 面板的最大弯距(N穖m)； - 面板的弯曲应力计算值(N/mm2) f - 面板的抗弯强度设计值(N/mm2)；按以下公式计算面板跨中弯矩： 其中 ，q - 作用在模板上的侧压力，包括: 新浇混凝土侧压力设计值: q1= 1.2×1×18×0.9=19.44kN/m； 倾倒混凝土侧压力设计值: q2= 1.4×1×2×0.9=2.52kN/m；q = q1+q2 = 19.440+2.520 = 21.960 kN/m；计算跨度(内楞间距): l = 350mm；面板的最大弯距 M= 0.125×21.96×3502 = 3.36×105N穖m；经计算得到，面板的受弯应力计算值: = 3.36×105 / 7.35×104=4.575N/mm2；面板的抗弯强度设计值: f = 13N/mm2；面板的受弯应力计算值 =4.575N/mm2 小于 面板的抗弯强度设计值 f=13N/mm2，满足要求！ 2.挠度验算 q-作用在模板上的侧压力线荷载标准值: q=21.96N/mm； l-计算跨度(内楞间距): l = 350mm； E-面板材质的弹性模量: E = 9500N/mm2； I-面板的截面惯性矩: I = 100×1.8×1.8×1.8/12=48.6cm4；面板的最大挠度计算值: = 5×21.96×3504/(384×500×4.86×105) = 0.929 mm；面板的最大容许挠度值: = l/250 =350/250 = 1.4mm；面板的最大挠度计算值 =0.929mm 小于 面板的最大容许挠度值 =1.4mm，满足要求！四、梁侧模板内外楞的计算1.内楞计算内楞(木或钢)直接承受模板传递的荷载，按照均布荷载作用下的三跨连续梁计算。本工程中，龙骨采用木楞，截面宽度60mm，截面高度80mm，截面惯性矩I和截面抵抗矩W分别为:W = 6×82×2/6 = 128cm3；I = 6×83×2/12 = 512cm4； 内楞计算简图（1）.内楞强度验算强度验算计算公式如下: 其中， - 内楞弯曲应力计算值(N/mm2)； M - 内楞的最大弯距(N穖m)； W - 内楞的净截面抵抗矩； f - 内楞的强度设计值(N/mm2)。按以下公式计算内楞跨中弯矩： 其中，作用在内楞的荷载，q = (1.2×18×0.9+1.4×2×0.9)×=21.96kN/m； 内楞计算跨度(外楞间距): l = 177mm； 内楞的最大弯距: M=0.101×21.96×176.672= 6.92×104N穖m； 最大支座力:R=1.1×21.96×0.177=8.455 kN；经计算得到，内楞的最大受弯应力计算值 = 6.92×104/1.28×105 = 0.541 N/mm2； 内楞的抗弯强度设计值: f = 17N/mm2；内楞最大受弯应力计算值 = 0.541 N/mm2 小于 内楞的抗弯强度设计值 f=17N/mm2，满足要求！（2）.内楞的挠度验算 其中 l-计算跨度(外楞间距)：l = 500mm； q-作用在模板上的侧压力线荷载标准值：q=21.96 N/mm； E - 内楞的弹性模量： 10000N/mm2； I - 内楞的截面惯性矩：I = 5.12×106mm4；内楞的最大挠度计算值: = 0.677×21.96×004/(100×10000×5.12×106) = 0.181 mm；内楞的最大容许挠度值: = 500/250=2mm；内楞的最大挠度计算值 =0.181mm 小于 内楞的最大容许挠度值 =2mm，满足要求！2.外楞计算外楞(木或钢)承受内楞传递的集中力，取内楞的最大支座力8.455kN,按照集中荷载作用下的三跨连续梁计算。本工程中，外龙骨采用钢楞，截面惯性矩I和截面抵抗矩W分别为:截面类型为圆钢管48×.5；外钢楞截面抵抗矩 W = 10.16cm3；外钢楞截面惯性矩 I = 24.38cm4；（1）.外楞抗弯强度验算 其中 - 外楞受弯应力计算值(N/mm2) M - 外楞的最大弯距(N穖m)； W - 外楞的净截面抵抗矩； f -外楞的强度设计值(N/mm2)。根据三跨连续梁算法求得最大的弯矩为M=F譨=1.729 kN穖；其中，F=1/4譹議=4.941，h为梁高为0.9m，a为次楞间距为350mm；经计算得到，外楞的受弯应力计算值: = 1.73×106/1.02×104 = 170.212 N/mm2； 外楞的抗弯强度设计值: f = 205N/mm2；外楞的受弯应力计算值 =170.212N/mm2 小于 外楞的抗弯强度设计值 f=205N/mm2，满足要求！（2）.外楞的挠度验算 其中E-外楞的弹性模量：N/mm2；F-作用在外楞上的集中力标准值：F=4.941kN； l-计算跨度：l=500mm； I-外楞的截面惯性矩：I=mm4；外楞的最大挠度计算值:=1.615×4941.000×500.003/(100×.000×.000)=0.199mm；根据连续梁计算得到外楞的最大挠度为0.199 mm外楞的最大容许挠度值: = 500/400=1.25mm；外楞的最大挠度计算值 =0.199mm 小于 外楞的最大容许挠度值 =1.25mm，满足要求！五、穿梁螺栓的计算 验算公式如下: 其中 N - 穿梁螺栓所受的拉力； A - 穿梁螺栓有效面积 (mm2)； f - 穿梁螺栓的抗拉强度设计值，取170 N/mm2；查表得： 穿梁螺栓的直径: 14 mm； 穿梁螺栓有效直径: 11.55 mm； 穿梁螺栓有效面积: A= 105 mm2；穿梁螺栓所受的最大拉力: N =(1.2×18+1.4×2)×0.5×0.275 =3.355 kN。穿梁螺栓最大容许拉力值: N = 170×105/1000 = 17.85 kN；穿梁螺栓所受的最大拉力 N=3.355kN 小于 穿梁螺栓最大容许拉力值 N=17.85kN，满足要求！六、梁底模板计算面板为受弯结构,需要验算其抗弯强度和挠度。计算的原则是按照模板底支撑的间距和模板面的大小,按支撑在底撑上的三跨连续梁计算。强度验算要考虑模板结构自重荷载、新浇混凝土自重荷载、钢筋自重荷载和振捣混凝土时产生的荷载；挠度验算只考虑模板结构自重、新浇混凝土自重、钢筋自重荷载。本算例中，面板的截面惯性矩I和截面抵抗矩W分别为: W = 1000×18×18/6 = 5.4
