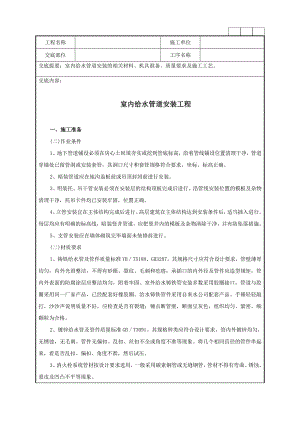

室内给水管道安装的相关材料、机具准备、质量要求及施工工艺技术交底记录.doc

工程名称施工单位交底部位工序名称交底提要：室内给水管道安装的相关材料、机具准备、质量要求及施工工艺。交底内容：室内给水管道安装工程一、施工准备(二)作业条件1、地下管道铺设必须在房心土回填夯实或挖到管底标高，沿着管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。2、暗装管道应在地沟盖板前或吊顶封闭前进行安装。3、明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。4、立管安装宜在主体结构完成后进行。高层建筑在主体结构达到安装条件后，适当插入进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。5、支管安装应在墙体砌筑完毕墙面未装修前进行。(二)材质要求1、铸铁给水管及管件质量标准YBT5188、GB3287。其规格尺寸应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件应造型规矩，管内外表面的防腐涂层应整洁均匀，附着牢固。室外给水铸铁管安装多数采用胶圈接口，管道与胶圈采用同一厂家产品，已经配套好橡胶圈。给水铸铁管件采用自来水公司配套产品。手锤轻轻敲打，沙沙声说明质量不好，应检查是否有裂缝；锤击断管壁，断面呈灰色，组织均匀、紧密、细颗粒为合格。2、镀锌给水管及管件质量标准GBT3091。其规格种类应符合设计要求，管内外镀锌均匀，无锈蚀，无毛刺。管件无偏扣、乱扣、丝扣不全或角度不准等现象。将几个相同直径的管件串起来，看是否乱扣、偏扣、角度不准，然后试压。3、消火栓系统管材按设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。4、消火栓箱体的规格型号应符合没计图纸要求，箱体表面平整、光洁，无锈蚀、划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外形规矩，无裂纹，启闭灵活，关闭严密，密封填料完好。5、在北京地区，冷热水表必须使用北京市自来水公司产品。水表的规格应符合设计图纸要求，其中每户使用DN15水表。热水系统选用符合温度要求的热水表。表壳铸造规矩、无砂眼、裂纹、表玻璃盖无损坏、铅封完整。6、阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。阀体铸造规矩、表面光洁、无裂纹、开关灵活、关闭严密、填料密封完好无渗漏、手轮完整无损坏。干管上的阀门全部试压检验，一般阀门抽查10。若有不合格的，则抽查20。还有不合格的，则逐个检验。7、不得使用国家限制使用和淘汰落后的建材。1999年7月1日起住宅工程室内部分限制使用螺旋升降式铸铁水嘴和铸铁截止阀。北京地区禁止上水管道中使用冷镀管，它与热镀管的区别在于内部不镀锌。以上产品都应有合格证，其中消火栓应有消防管理部门认定证明，水表应有计量检测单位证明。(三)工器具1、机械：套丝机，砂轮锯、台钻、调速电锤、手电钻、电焊机、电动或手动试压泵等。2、工具：套丝板、管钳、台钳、压力钳、钢锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器、射钉枪、倒链、电气焊等工具。3、其它：水平尺、线坠、钢卷尺、小线、压力表等。二、质量要求(一)主控项目1、室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。2、给水系统交付使用前必须进行通水试验并做好记录。3、生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检查，符合国家生活饮用水标准方可使用。4、室内直埋给水管道(塑料管道和复合管道除外)应做防腐处理。埋地管道防腐层材质和结构应符合设计要求。(二)一般项目1、给水引入管与排水排出管的水平净距不得小于1m。室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。给水管应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。2、管道及管件焊接的焊缝表面质量应符合下列要求：1)焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。2)焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。3、给水水平管道应有2-5的坡度坡向泄水装置。4、管道的支、吊架安装应平整牢固，其间距应符合下表1、表2、表3的规定。1)钢管水平安装的支、吊架间距不应大于表1的规定。表1公称直径(mm)1520253240507080100125150200250300支架的最大间距(m)保温管22.52.52.533444.56778805不保温管2.533.544.55666.5789.511122)采暖、给水及热水供应系统的塑料管及复合管垂直或水平安装的支架间距应符合表2的规定。采用金属制作的管道支架，应在管道与支架间加衬非金属垫或套管。表2管径(mm)121416182025324050637590110最大间距(m)立管0.50.60.70.80.91.01.11.3161.82.02.22.4水平管冷水管0.40.40.50.50.60.70.80.91.01.11.21.351.55热水管0.20.20.250.30.30.350.40.50.60.70.83）铜管垂直活水平安装的支架间距应符合表3的规定铜管管道支架的最大间距（表3）公称直径(mm)1520253240506580100125150200支架的最大间距(m)垂直管1.32.42.43.03.03.03.53.53.53.54.04.0水平管1.21.81.82.42.42.43.03.03.03.03.53.5阀门应有不小于8倍水表接口直径的直线管段。表外壳距墙表面净距为1030in1n；水表进水口中心标高按设计要求，允许偏差为±10mm。6、给水管道和阀门安装的允许偏差应符合下表的规定项次项目允许偏差(mm)1水平管道纵横方向弯曲钢管每米1全长25m以上25塑料管复合管每米1.5全长25m以上25铸铁管每米2全长25m以上252立管垂直度钢管每米35m以上8塑料管复合管每米25m以上8铸铁管每米35m以上1O3成排管段和成排阀门在同一平面上间距3三、工艺流程安装准备预制加工干管安装立管安装支管、消火栓安装管道试压管道防腐和保温管道冲洗通水试验四、操作工艺(一)安装准备认真熟悉图纸，参看土建结构图、装修建筑图、有关设备专业图，核对各种管道的坐标标高是否有交叉，管道排列所占空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。根据施工方案决定的施工方法作好准备工作。(二)预制加工按设计图纸画出管道分路、管径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的标准尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工(断管、套丝、上零件、调直、校对，按管段分组编号)。镀锌给水管道安装尽量预制。在地面预制，调直后在接口处做好标记，编号码放。立管预制时不编号，经调直只套一头丝扣，其长度比实际尺寸长2030mm，顺序安装时可保证立管甩口位置标高的准确性。(三)干管安装：1、给水铸铁管道安装在干管安装前清扫管膛，将承口内侧插口外侧端头的沥青除掉，承口朝来水方向顺序排列，连接的对口间隙不小于3mm。找平找正找直后，将管道固定。管道拐弯和始端处应支撑顶牢，防止捻口时轴向移动，所有管口随时封堵好。捻麻时先清除承口内的污物，将油麻拧成麻花状，用麻钎捻入承口内，捻两圈以上，约为承口深度的三分之一，使承口周围间隙保持均匀，将油麻捻后进行捻灰，水泥用32.5级以上加水拌匀水灰比为1：9)，用捻凿将灰填入承口，随填随捣，填满后用手锤打实，直至将承口打满，灰口表面有光泽。承口捻完后应进行养护，用湿土覆盖或用麻绳缠住接口定时浇水养护，一般养护2至5天。冬季采取防冻措施。青铅接口一般用在管道抢修或室外管线的临时接口，优点是不用养护，当时接完管道就可以通水。其做法是在承口油麻打实后，用定型卡箍、或包有胶泥的麻绳紧贴承口，缝隙用胶泥抹严，用化铅锅加热铅锭至500左右(液面呈紫红颜色)，将熔铅缓幔灌入承口内，使空气排出。对于大筲径管道灌铅速度可适当加快，防止熔铅中途凝固。每个铅口一次灌满，凝固后立即拆除卡箍或泥模，用捻凿将铅口打实(铅接口也可采用捻铅条的方式)。注意管子接口一定无积水，防止罐铅时发生铅爆炸，操作人员应戴墨镜、手套、铅锅的把应长一点。水平管一般用三角带临时制作卡箍。室外工程经常采用胶圈接口，承插接口的环行间隙1Omm(管径在75200)，允许偏差+3、-2mm，沿曲线铺设，每个接口允许20转角。2、给水镀锌管的安装公称直径(mm)253240506580100125150保温管中心(mm)150150150180180200200220240不保温管中心(mm)10010120120140140160160180沥青防腐或加强防腐时，应在预制后、安装前做好防腐。入户管应有260坡度，坡向水表井。把预制完的管道运到安装部位按编号依次排开。安装前清扫管膛，丝扣连接管道抹上铅油缠好麻，用管钳按编号依次上紧，丝扣外露2至3扣，安装完后找直找正，复核甩口的位置、方向及变径无误。清出麻头，所有管口要加好临时丝堵。热水管道的穿墙处均按设计要求加好套管及固定支架，安装伸缩器按规定做好预拉伸，待管道固定卡件安装完毕后，除去预拉伸的支撑物，调整好坡度，翻身处高点要有放风，底点有泄水装置。埋地干管在回填土前进行预检、单项强度试压、评定，并做隐蔽验收，填写隐检记录。埋地干管不得有活接头，埋地管道回填土时，采取保护措施。(四)立管安装管径DN25以下DN32-50DN65-125净距2530mm3550mm55mm如果有保温，管道净距还应加保温量。室内立管净距，还应根据实际情况处理。比如，12层立管为DN50，34层为DN40，56层为DN25，7层为DN20，DN50采用最小净距，7层DN20适当加大净距到30mm，利用立管垂直度允许偏差调整立管。冷热水立管中心间距不小于80mm，热水管安装在面向的左侧。2、立管明装：每层从上至下统一吊线安装卡件，将预制好的立管按编号分层排开，顺序安装，对好调直时的印记，丝扣外露2至3扣，清除麻头，校核预留甩口的高度、方向是否正确。外露丝扣和镀锌层破损处刷好防锈漆。支管甩口处均加好临时丝堵
