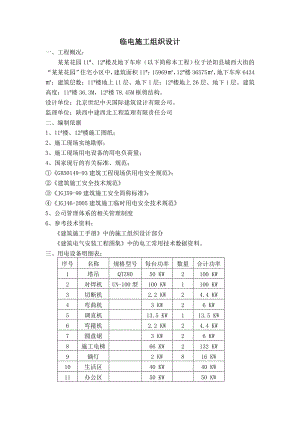

临电施工组织设计一、工程概况：某某花园11#、12#楼及地下车库（以下简称本工程）位于泾阳县城西大街的“某某花园”住宅小区中，建筑面积11#：15969，12#楼36575，地下车库6434；建筑层数：11#楼地上11层、地下1层；12#楼地上26层、地下1层。建筑高度：11#楼36.3M，12#楼78.45M框剪结构。设计单位：北京世纪中天国际建筑设计有限公司。监理单位：陕西中建西北工程监理有限责任公司二、编制依据 1、11#楼、12#楼施工图纸；2、施工现场实地勘察；3、施工现场用电设备的用电负荷量；4、国家现行的有关标准、规范；GB50149-93建筑工程现场供用电安全规范；建筑施工安全技术规范JGJ59-99建筑施工安全简称标准；JGJ46-2005建筑施工临时用电安全技术规范5、公司管理体系的相关管理制度6、参考技术资料： 建筑施工手册中的施工组织设计部分 建筑电气安装工程图集中的电工常用技术数据资料。三、用电设备明细表：序号名称规格型号每台功率数量合计功率1塔吊QTZ8050 KW2100 KW2对焊机UN-100型100 KW1100 KW3切断机2.2 KW24.4 KW4弯曲机3 KW26 KW5调直机13.5 KW113.5 KW6弯箍机2.2 KW24.4 KW7圆盘锯3 KW26 KW8施工电梯66 KW2132 KW9镝灯2 KW816 KW10生活区40 KW40 KW11办公区50 KW50 KW四、现场实地勘察及用电策划、分布本工程位于泾阳县城西大街，其中12#楼南面紧邻大街北侧（坐北面南）。施工区域东西长度大约100M，南北120M。12#与11#楼间距38M，施工通道西侧为甲方办公和售楼部，东侧为施工区域，11#、12#楼东侧为待拆迁居民区。楼基础已开挖。甲方已为本工程配备了箱式变电箱，位于施工通道西侧。场地已具备安装临时用电设施条件。根据对施工现场的实地勘察和现场规划，结合施工现场和生活办公区不在同处的实际情况。临电动力电源引点由甲方箱变引至是共同到西边。据施工通道路边约4m处。在该处搭设土建单位总配电室一座，在土建施工配合期间由总配电室引出两天动力电缆，经过硬化施工通道的过路保护管后，延施工通道东侧直埋分别引至12#、11#楼基坑北侧塔吊附近处的二级配电箱，其中12#楼的二级配电箱解决12#楼塔吊、钢筋作业区和盖楼各层的施工用电；11#楼二级配电箱解决11#楼塔吊、办公区、生活区及该楼各层的施工用电。楼层配电箱从二层开始每三层设一台，主要给本层及上下两层施工机具供电，主要施工机具有：电焊机、冲击电锤、手电钻等。楼层引入电源穿PVC管敷设引至电气竖井内，延电气竖井引上至各层。电缆在电气竖井引上时应沿螺式绝缘子引上。当电气竖井进行抹灰等湿作业时应将电缆移出，穿管沿水暖预留洞引上。生活区和办公区各设一台配电箱，主要给材料库房、食堂。卫生间、浴室、办公室、宿舍供电，电源应埋地敷设。施工现场配电系统采用TN-3保护系统，实行三级配电两级保护。电缆敷设前必须进行测试，要求其绝缘电阻大于10M，电缆必须采用5芯电缆。五、负荷计算根据施工用电的特点和目前大多数施工用电负荷计算采取的方法，御用需要系数法计算负荷。其额定设备容量Pe的确定根据用电设备组的特性分组计算。1、长期工作制的用电设备额定量折算按铭牌上的额定容量：包括2台弯曲机、1台调直机、2台弯箍机、2台圆盘机，Pe=4.4+6+13.5+4.4+6=34.5KW需要系数K、0.7、cos=0.7、tg=1.02三相有功功率：Pjsn=K1Pe·cos=16.91KW三相无功功率：Qjsn=Pjce·tg=17.25KVA2、反复短时工作制电动机设备额定容量折算时统一换算为暂载率JC=25%时的容量，当暂载率JC25%是应用下式换算成JC=25%时的容量，本工程属该特性的设备是2台塔吊： Pe=Pe·（Jce/Jc25）1/2=2Pe·Jce1/2 Pe:暂载率为J测是的铭牌功率。（KW） Jce：设备铭牌上的额定暂载率（KW）塔吊：Jce=50% Pe=2Pe·Jce1/2=70.71 K10.4 cos0.6 tg=1.17 Pjse= K1·Pe·cos=16.97KW 2台为：33.94KW Sjse=Pjse·tg=19.85KW 2台为：39.71KVA3、电焊机组的设备额定容量折算： 电焊机组的设备容量Pe是换算成Jc100%时的容量（千瓦·KW）即： Pe=Se·（Jce/Jc100）1/2 cos=Se·（Jce/cos）Jce1/2（千瓦·KW）Se电焊机在暂载率为Jce的铭牌容量（千伏安·KVA） Cos额定功率中的功率为因数 本工程对焊机：Jce=80% cos=0.35 tg=1.73 K=0.35 Pe= Se·（Jce/Jc100）1/2 =52.9KW 三相有功功率：Pjsn= KPe·cos=6.48KW三相无功功率：Qjsn=Pjce·tg=11.21KVA4、短时工作制的用电设备额定容量折算按铭牌上的容量运用下列公式进行容量计算： 施工电梯一台：Pe=33KW K=0.3 cos=0.7 tg=1.02 三相有功功率：Pjsn=K1Pe·cosx=6.93KW 2台为13.86KW三相无功功率：Qjsn=Pjce·tg=7.07KVA 2台为14.14KVA5、室外照明（黄光灯灯源）按光源铭牌功率系统计算容量： Pe=2KW/每个光源×85=16KW 需要系数：K=1 cos=0.6 tg=1.33 三相有功功率：Pjsn= KPe·cos=9.6KW三相无功功率：Qjsn=Pjce·tg=12.77KVA6、室内照明（黄光灯灯源）按合计功率计算容量。单相用电设备约均分配线路中： 生活区：Pe=40KW 办公区：Pe=50KW 需要系数：K=1.1 cos=0.9 tg=0.48 三相有功功率：Pjsn= KPe·cos=89.1KW三相无功功率：Qjsn=Pjce·tg=42.77KVA 三相有功功率合计：Pjsn=16.91+33.94+6.48+13.86+9.6+89.1=159.89三相无功功率合计：Qjsn=137.85KVA总视在功率：S=(Pjse2+Qjse2)1/2=(169.892+137.852)1/22=218.78KVA建设单位为本工程配备了 KVA的变压器，经负荷计算，能满足公告称的施工用电容量。六、导线截面的选择：（一）按导线的允许电流选择截面，运用以下公式： Ijs=Sjs×1000/31/2Uex 式中：Ijs：总计算电流 Sjs：视在功率 Uex：线电压：380V（二）按允许电压降选择： 运用下式进行计算： S=（Pjse·L/C·s%）% 式中：S=按允许电压降选择的导线截面 Pjse：有功功率合计 L：导线敷设长度 C：铜线的计算系数 s%：规定电压降为额定电压降的±5%1） 从变压器 乙方总施工用配电箱的电缆截面选择：约长7米，按允许电流选择，因距离很短可以忽略电压降因素 Ijs= Sjs×1000/31/2Uex=218.78×1000/31/2×380=332.41A查电缆安全载流量表：可选用VV-3×185+2×95电缆，安全载流量为324A2） 总配电箱至11#楼塔吊处二级配电箱导线截面的选择，该二级配电箱供以下设备用电： 序号名称规格型号功率数量合计功率1塔吊QTZ8050 KW150 KW2对焊机UN-100型100 KW1100 KW3切断机2.2 KW24.4 KW4弯曲机3.3 KW26.6 KW5调直机13.5 KW113.5 KW6弯箍机2.2 KW24.4 KW7圆盘锯3 KW26 KW8施工电梯33 KW133 KW9镝灯2 KW36 KW以上设备总三相 功率统计：（1）Pe=4.4+6+13.5+4.4+6=34.3KWK=0.7 cos=0.7 tg=1.2三相有功功率：Pjsn=K·Pe·cos=16.81KW三相无功功率：Qjsn=Pjce·tg=20.17KVA （2）反复短时工作制（塔吊）： 三相有功功率：Pjsn=K·Pe·cos=9.67KW三相无功功率：Qjsn=Pjce·tg=11.32KVA （3）对焊机：Pe=100×0.281/2=528.9KWK=0.35 cos=0.35 tg=1.73 三相有功功率：Pjsn=K·Pe·cos=6.48KW三相无功功率：Qjsn=Pjce·tg=11.21KVA （4）施工电梯：Pe=33KW K=0.3 cos=0.7 tg=1.02 三相有功功率：Pjsn=K·Pe·cos=6.93KW三相无功功率：Qjsn=Pjce·tg=7.07KVA （5）镝灯：Pe=6KW K=1 cos=0.6 tg=1.33 三相有功功率：Pjsn=K·Pe·cos=3.6KW三相无功功率：Qjsn=Pjce·tg=4.78KVA视在功率合计： S=(Pjse2+Qjse2)1/2=(43.492+54.552)1/22=69.76KVA 计算电流：Ijs= Sjs×1000/31/2Uex=69.76×1000/31/2×380=106.12A选择导线：按直埋电缆安全载流量（查表）选：VV-3×120+2×75 其安全载流量为241A按允许电压降选导线截面，本段电缆长度：70米 S=46.7×70/77×5%=8.49mm²3）总配电箱至12#楼塔吊处二级配电箱导线截面的选择与视在11#楼二级箱设备容量，计算电流基本相同，咳嗽高国规格电缆，不再另行进行计算七、配电箱内电
