小月河桥临电施工组织设计.doc

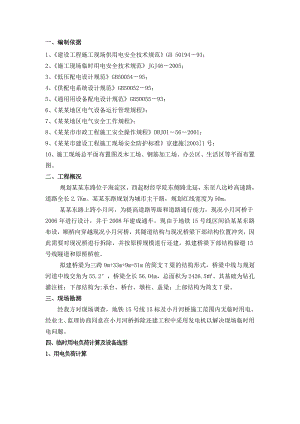

一、编制依据1、建设工程施工现场供用电安全技术规范GB 5019493；2、施工现场临时用电安全技术规范JGJ462005；3、低压配电设计规范GB5005495；4、供配电系统设计规范GB5005295；5、通用用设备配电设计规范GB5005593；6、某某地区电气设备运行管理规程；7、某某地区电气安全工作规程；8、某某市市政工程施工安全操作规程DBJ01562001；9、某某市建设工程施工现场安全防护标准京建施20031号；10、施工现场总平面布置图及木工场、钢筋加工场、办公区、生活区等平面布置图。二、工程概况规划某某东路位于海淀区，西起财经学院东侧路北延，东至八达岭高速路，道路全长2.7Km。某某东路规划为城市主干路，规划红线宽度为50m。某某东路上跨小月河，为提高道路等级和道路通行能力，现况小月河桥于2006年进行设计，并于2008年建成通车。现由于地铁15号线区间沿某某东路布设，顺桥向穿越现况小月河桥，其隧道结构与现况桥梁下部结构位置冲突，因此需要对现况桥进行拆除，并按原桥规模进行还建，拟建桥梁下部结构躲避15号线隧道和原桥桥桩。拟建桥梁为三跨9m+33m+9m=51m的简支T梁的结构形式，桥梁中线与规划河道中线交角为55.2°，桥梁全长56.04m，总面积为2426.5。其基础为钻孔灌注桩；下部结构为:承台、桥台、墩柱、盖梁；上部结构为简支T梁。三、现场勘测经我方对现场调查，地铁15号线15标及小月河桥施工范围内无临时用电。经业主、监理协商同意在小月河桥拆除还建工程中采用发电机以解决现场临时用电问题。四、临时用电负荷计算及设备选型1、用电负荷计算主要用电设备序号设备名称规格型号安装功率(kw)数量合计功率（kw）1电焊机BX3-200-223.44 93.62调直机GT4/144143弯曲机GW4031 34切断机QJ40-15.51 5.55无齿锯JG-40031 36电刨子1 5.57台式电锯WB50-3A3138手持电钻1.835.49插入式振捣器HZ-50A1.1101110水泵WQ12-182.251111夯实类设备HW-201.510 1512现场照明碘钨灯16613生活用电 照明 厨房用具等20合计186钢筋加工及木工加工设备（1）钢筋加工和木工加工设备取KX=0.7 cos=0.75 查表 tg=0.88（2）电焊机取KX=0.45 cos=0.45 查表 tg=1.98（3）泵类负载 取KX=0.7 cos=0.7 查表 tg=1.02（4）震捣棒 夯实机 取KX=0.7 cos=0.68 查表 tg=1.08（5）现场照明用电 施工现场为露天做业（6）生活用电 取1（7）工程总用电负荷 取同期系数 KX=0.9 有功无功 Kp=Kq=0.9 总的计算电流计算 Ijs = Sj/(1.732×Ue) = 155.37/(1.732×0.38) = 235.4 A2、选择临时用电设备根据计算的总的视在功率选择PFC175柴油发电机组,它的容量为175kVA>155.37kVA能够满足使用要求。3、选择总箱的进线截面及进线开关: (1)选择导线截面：上面已经计算出总计算电流I Ijs = 235.4A，查表得室外架空线路40 °C时铝芯塑料绝缘导线SL7-200/10，其安全载流量为0.00A，能够满足使用要求。由于由供电箱至动力总箱距离短，可不校核电压降的选择。 (2)选择总进线开关：DZ20-630/3 ，其脱扣器整定电流值为Ir = 504.00A。 (3)选择总箱中漏电保护器：DZ20L-400/3 。五、安全用电技术措施 安全用电技术措施包括两个方向的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。安全用电措施应包括下列内容： 1、安全用电技术措施（1）保护接地 是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体的电流很小。这时只要适当控制接地电阻（一般不大于4），就可减少触电事故发生。但是在TT供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的。因此这种保护方式只适用于TT供电系统的施工现场，按规定保护接地电阻不大于4。 （2）保护接零 在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。其供电系统为接零保护系统，即TN系统，TN系统包括TN-C、TN-C-S、TN-S三种类型。本工程采用TN-S系统。 TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。 施工时应注意：除了总箱处外，其它各处均不得把N线和PE线连接，PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得通过工作电流。PE线也不得进入漏电保护器且必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出，因为线路末端的漏电保护器动作，会使前级漏电保护器动作。 必须注意：当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不允得对一部分设备采取保护接地，对另一部分采取保护接零。因为在同一系统中，如果有的设备采取接地，有的设备采取接零，则当采取接地的设备发生碰壳时，零线电位将升高，而使所有接零的设备外壳都带上危险的电压。 （3）设置漏电保护器 1）施工现场的总配电箱至开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。 2）开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。 3）漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧，不得用于启动电器设备的操作。 4）漏电保护器的选择应符合先行国家标准剩余电流动作保护器的一般要求GB 6829和漏电保护器安全和运行的要求GB 13955的规定，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s 5）总配箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。 6）总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。 7）配电箱、开关箱中的漏电保护器宜选用无辅助电源型（电磁式）产品，或选用辅助电源故障时能自动断开的辅助电源型（电子式）产品。当选用辅助电源故障时不能自动断开的辅助电源型（电子式）产品时，应同时设置缺相保护。 （4）安全电压 安全电压指不戴任何防护设备，接触时对人体各部位不造成任何损害的电压。我国国家标准GB3805-83安全电压中规定，安全电压值的等级有42、36、24、12、6V五种。同时还规定：当电气设备采用了超过24V时，必须采取防直接接触带电体的保护措施。 对下列特殊场所应使用安全电压照明器。 1）隧道、人防工程、有高温、导电灰尘或灯具离地面高度低于2.5m等场所的照明，电源电压应不大于36V。 2）在潮湿和易触及带电体场所的照明电源电压不得大于24V。 3）在特别潮湿的场所，导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于12V。 （5）电气设备的设置应符合下列要求 1）配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。配电系统应采用三相负荷平衡。220V或380V单相用电设备接入220/380V三相四线系统；当单相照明线路电流大于30A时，应采用220/380V三相四线制供电。 2）动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。 3）总配电箱应设置在靠近电源区域，分配电箱应设置在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不应超过3m。 4）每台用电设备必须有各自专用的开关箱，禁止用同一个开关箱直接控制二台及二台以上用电设备（含插座）。 5）配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用的瓦斯、烟气、潮气及其它有害介质中。亦不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所。否则，应予清除或做防护处理。配电箱、开关箱周围应有足够两人同时工作的空间和通道，其周围不得堆放任何有碍操作、维修的物品，不得有灌木杂草。 6）配电箱、开关箱安装要端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.41.6m。移动式分配电箱、开关箱应设在坚固、稳定的支架上。其中心点与地面的垂直距离应为0.81.6m。配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板的厚度应为1.22.0mm，其中开关箱箱体港版厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。 7）配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。（6）电气设备的安装 1）配电箱、开关箱内的电器（含插座）应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱、开关箱箱体内。 金属板与配电箱体应作电气连接。 2）配电箱、开关箱内的各种电器（含插座）应按其规定位置紧固在电器安装板上，不得歪斜和松动。并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。3）配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。 进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。 4）配电箱、开关箱内的连接线应采用铜芯绝缘导线，导线绝缘的颜色标志应按相线L1(A)、L2(B)、L3(C)相
