变压器验收表格.docx

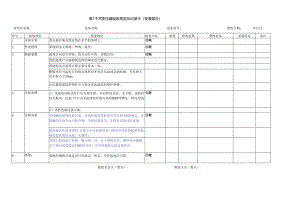

表1干式变压器验收规定及记录卡（安装部分）序号验收项目质量规定检查方法相别验收结果整改意见复验结论备注1本体安装变压器应垂直地安装在水平的基础上。目测2外表绝缘菱面清洁无裂缝、伤痕、霉变。目测3测温装置温度计应进行校验，接点动作对的，导通良好；目测绕组温度计应根据制造商的规定进行整定；就地和远方温度计指示值应基本一致；膨胀式信号温度计的细金属软管不得有压扁或急剧扭曲，其弯曲半径不得小于50mm；记忆最高温度的指针应与指示实际温度的指针重叠。4冷却装置1）风扇电动机及叶片应安装牢固，并应转动灵活，无卡阻；试转时应无振动、过热；叶片应无扭曲变形或与风筒碰擦等情况，转向对的；目测2）风机电源连接可靠。5引线安装引线螺栓紧固连接可靠、对地和相间等距离应符合附录B的规定，各接触面应涂有电力复合脂；引线松紧适当，无明显过紧过松现象。目测采用液压压接导线时：压接后不应使接续管口附近导线有隆起和松股，接续管表面应光滑、无裂纹；导线与接线端子搭接（铜与铝）时：在干燥的室内，铜导体应搪锡，空气相对湿度接近100%的室内，应采用铜铝过渡设备线夹。6接地：单根的规格应满足设计的规定。铁芯、夹件接地应可靠目测变电所名称:设备名称:设备型号:验收日期：年月日验收负责人（署名）:验收人员（署名）:表1（续）序号验收项目质量规定检查方法相别验收结果整改意见复验结论备注7油漆油漆应均匀完好，相色漆对的。目测干式变压器安装部分马验收负责人（署名）：佥收总结论：验收人员（署名）：验收日期：年月日表5干式变压器验收规定及记录卡（实验部分）序号实验项目标准值相别结论整改意见复验结论备注国标技术协议合格不合格1绝缘电阻：1）高压绕组对低压绕组和地V匕出厂值的70%2）低压绕组对高压绕组和地市出厂值的70%2绕组直流电阻：1）高压侧1）1600kVA及以下线间互相差值应小于2%ABC%2）低压侧1）1600kVA及以下相间互相差值应小于4%ABC%3变比测量ABC4组别实验3工频耐压实验干式变压器实验部分验收总结论:验收负责人（署名）:验收人员（署名）:验收日期：年月日表6干式变压器验收规定及记录卡（资料部分）验收负责人（署名）：验收人员（署名）：序号验收内容质量规定验收结论整改意见复验结论备注1变压器订货技术协议（或技术协议）完整无缺2变压器安装使用说明书完整无缺3变压器合格证完整无缺4出厂实验报告a）绝缘和直流电阻实验报告符合技术协议规定b）工频耐压实验报告符合技术协议规定c）噪声实验报告符合技术协议规定5安装报告符合验收规范规定6调试报告a）绝缘和直流电阻实验报告符合验收规范规定b）工频耐压实验报告符合验收规范规定7变更设计的技术文献完整无缺8竣工图完整无缺9备品备件移交清单完整无缺10专用工器具移交清单完整无缺变电所名称:设备名称:设备型号:验收日期：年月日干式电抗器资料部分验收总结论:验收日期:
